Technický popis:
- Jednoplášťová oceľová nádrž so záchytnou vaňou, ktorá vie zachytiť 110% objemu skladovacej nádrže
- Vyrobená s kvalitnej uhlíkovej ocele S235JR podľa UNI EN 10025, možnosť vyrobiť aj s nerezovej ocele
- Opatrená podperami proti pohybu
- Nádrže sú vo výrobe podrobené tlakovej skúške s vystaveným certifikátom
- Vnútorný povrch nádrže je pokrytý špeciálnym náterom kompatibilným s leteckým palivom

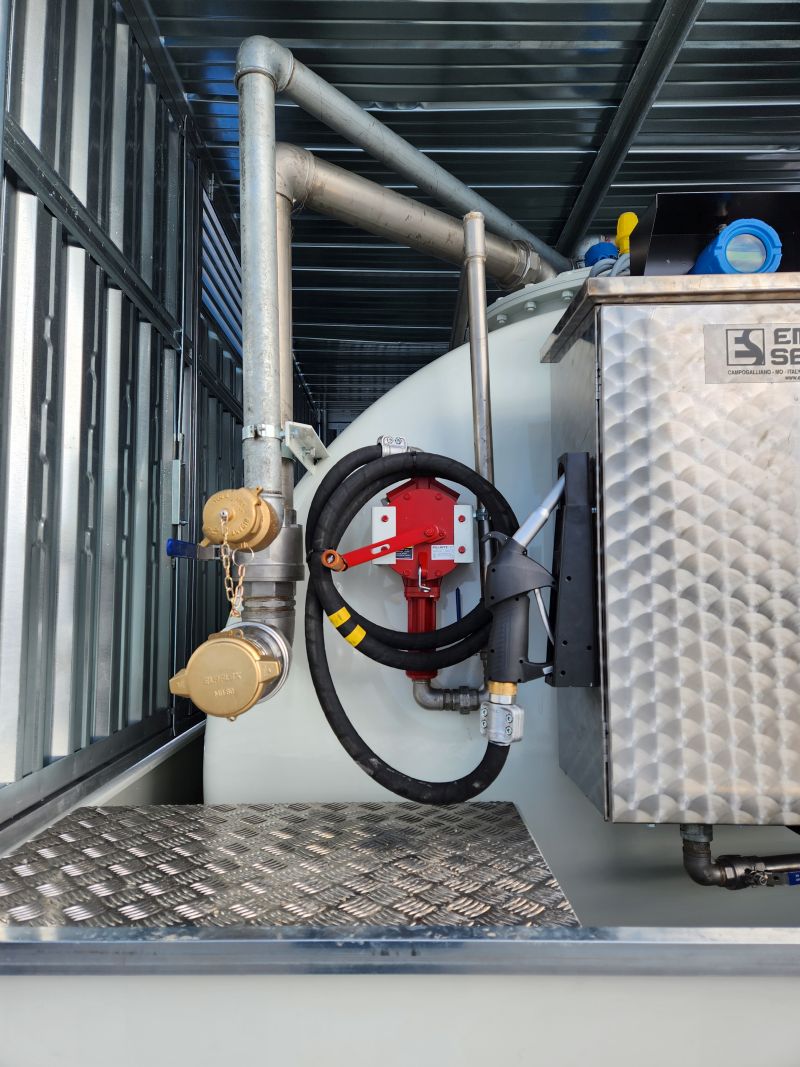

- Nádrž je naklonená pod uhlom 1% s jímkou na nečistoty a ručným čerpadlom na vzorky
Výbava skladovacej nádrže:
- Ø 500 mm prielez s tesnením a pevne priskrutkovaným vekom
- 3″ uzamykateľný adaptér pre plnenie nádrže v hornej časti nádrže / za doplatok predné plnenie v pracovnej výške
- Vetrací otvor s bezpečnostnou poistkou
- Sacie potrubie 2″ s uzatváracím ventilom
- Hliníková merná kalibrovaná tyč pre ručné meranie hladiny paliva / za doplatok digitálne meranie hladiny DIGIMON
- Mechanická ochrana proti preplneniu nádrže, plavák preruší prívod paliva na hodnote 90% objemu nádrže
- Uzemňovací bod
Záchytná nádrž:
Vyrobená z uhlíkovej ocele, samonosný základový rám navrhnutý tak, aby bol priskrutkovaný k dolnej časti nádrže. Môže byť umiestnená na všetkých druhoch povrchu (a to aj pre trvalú inštaláciu). Záchytná nádrž je navrhutá tak, aby zadržala najmenej 110% objemu paliva skladovacej nádrže. Je dodávaná s otvormi pre zdvíhanie pomocou vysokozdvižného vozíka, obsahuje uzemňovací bod, vypúšťaciu skrutku pre bežnú údržbu a čistenie + 4 ks konzoly určené pre upevnenie stĺpikov zo strešného systému. Od modelu 5000L sú záchytné nádrže vybavené protišmykovými schodmi a madlom pre uľahčenie prístupu.

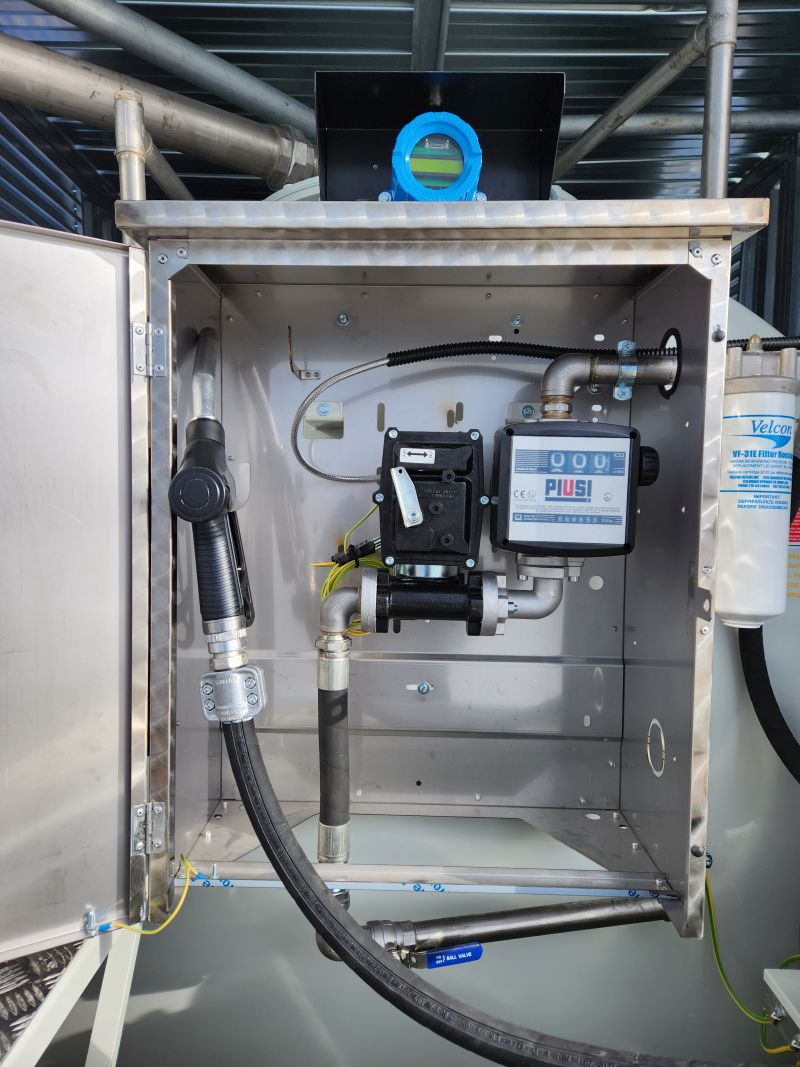

Výdajný systém:
- Nerezová skriňa výdajného zariadenia vybavená zámkom
- samonasávacie čerpadlo 230 V /ATEX, prietok 50 l / min., vstavaný by-pass ventil, vstupný hrubý filter filter
- 5 m flexibilná tankovacia hadica DN 19 špeciálne určená pre letecké palivo
- Automatická výdajná stop pištoľ ATEX
- Mechanický prietokomer K33 /ATEX
Rozmery:
| Nádrž skladovacia | Záchytná nádrž | ||||
|---|---|---|---|---|---|
| Objem | Priemer | Dĺžka | Dĺžka | Šírka | Výška |
| 3000l | 1.430 | 2.000 | 2.550 | 1.850 | 670 |
| 5000l | 1.600 | 2.772 | 3.200 | 1.750 | 900 |
Tento typ nádrže je možné dodať aj v objemoch 6000, 7000, 9000 litrov.

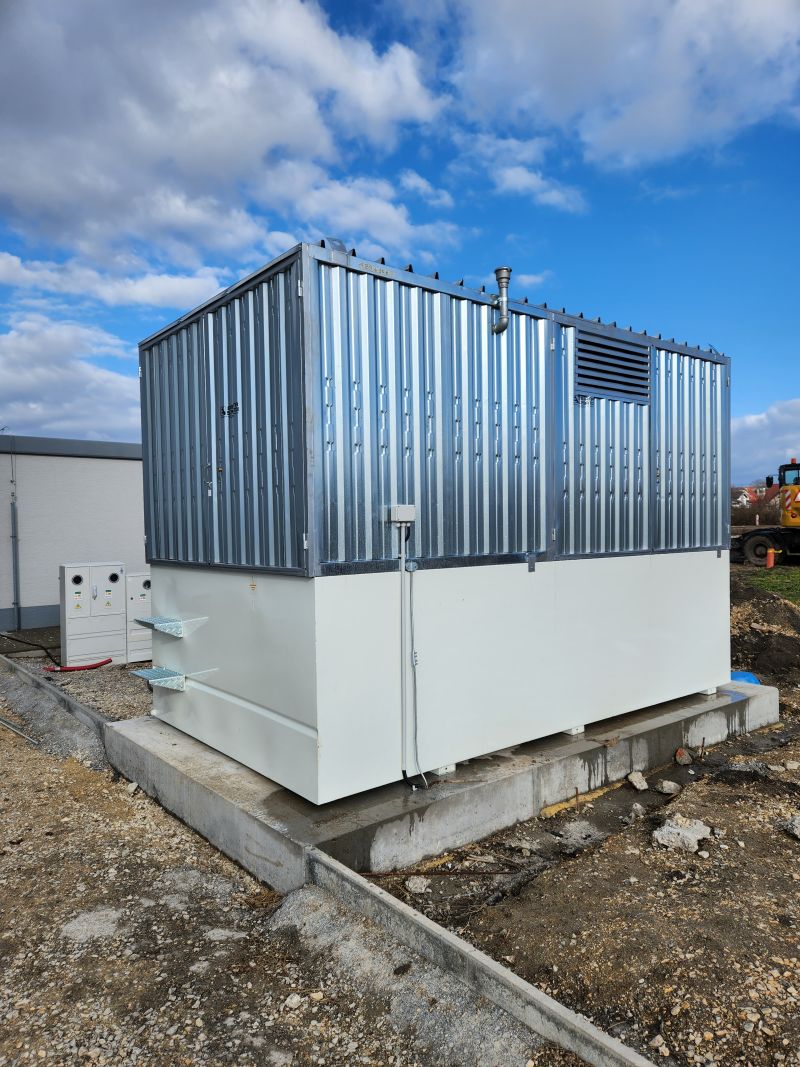

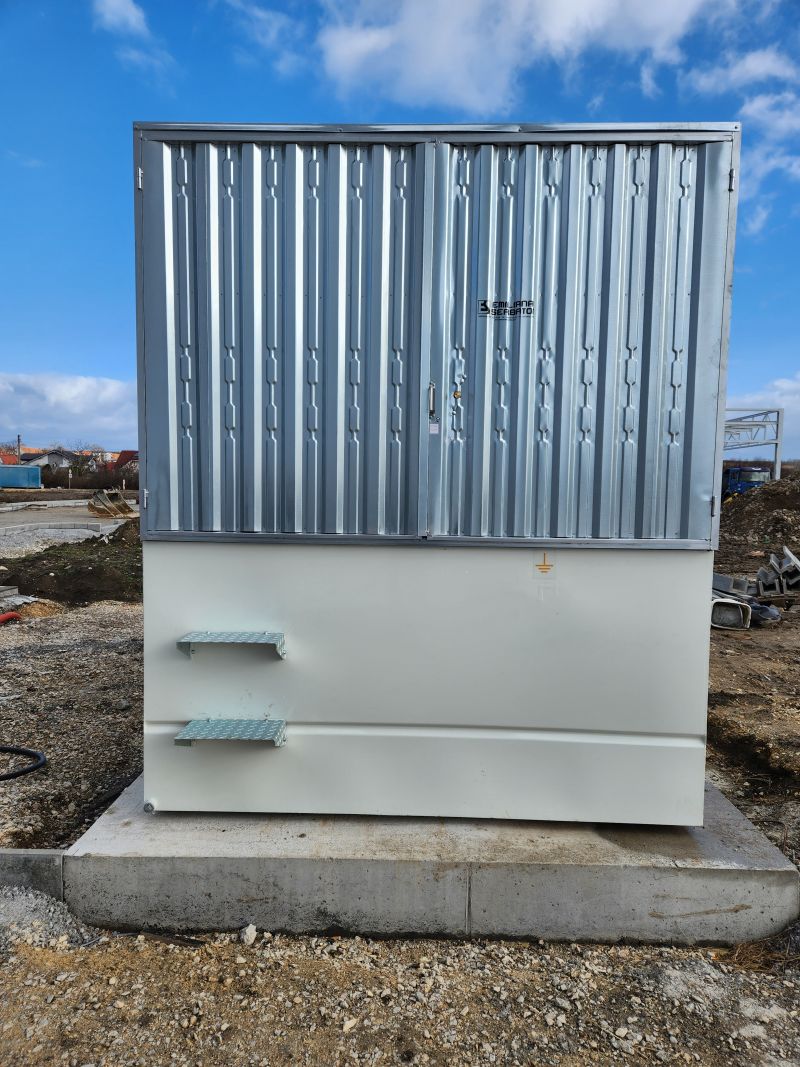

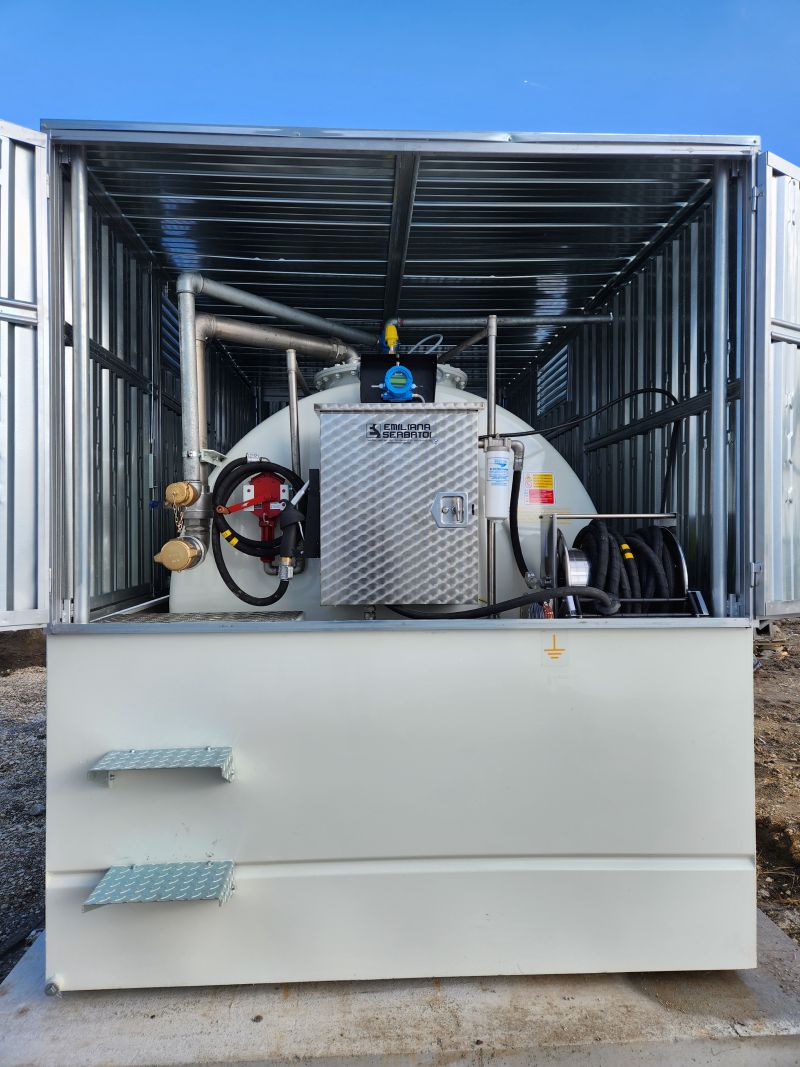

SECUR BOX – Kontajner na uzamknutie a ochranu celej nádrže.
- vyrobené z pevného pozinkovaného plechu
- 4 oká pre zdvíhanie zhora (len prázdna nádrž).
- uzamykateľné predné dvierka s priamym prístupom k čerpaciemu zariadeniu
- externý odvzdušňovací ventil
Voliteľné príslušenstvo:
- Jemný filter VELCON VF 31 pre letecké palivá – 0,5 Mic
- Naviják s 20 m oceľovým lankom a uzemňovacou svorkou

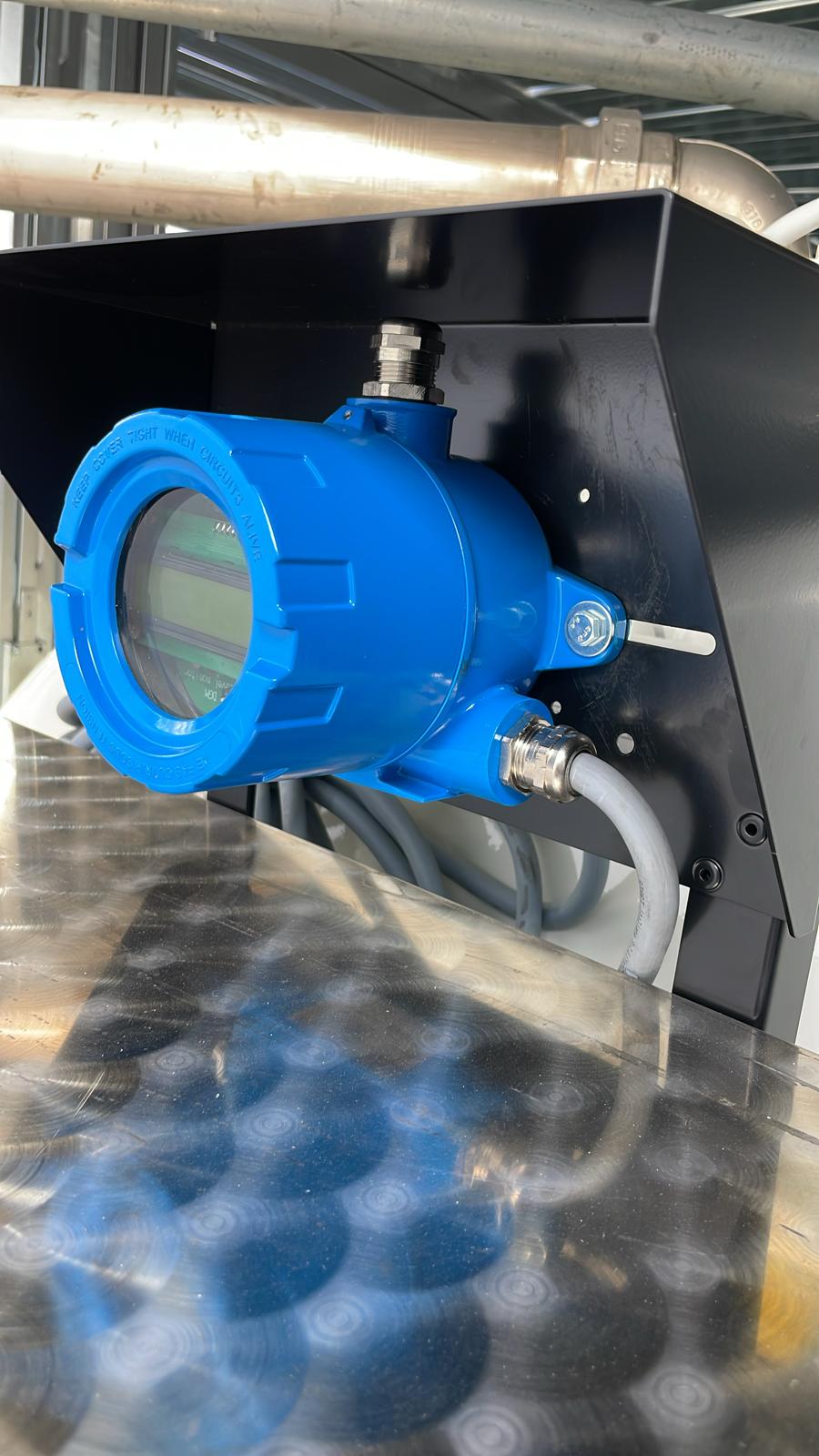

- DIGIMAG + DIGIMON, kontinuálne meranie hladiny
- Hadicový pružinový navíjač s dĺžkou hadice podľa požiadavky 10,15,20 m
Záruka na tesnosť nádrže 5 rokov, na vybavenie 2 roky.
Požiadajte si o cenovú ponuku .
